儀器用途

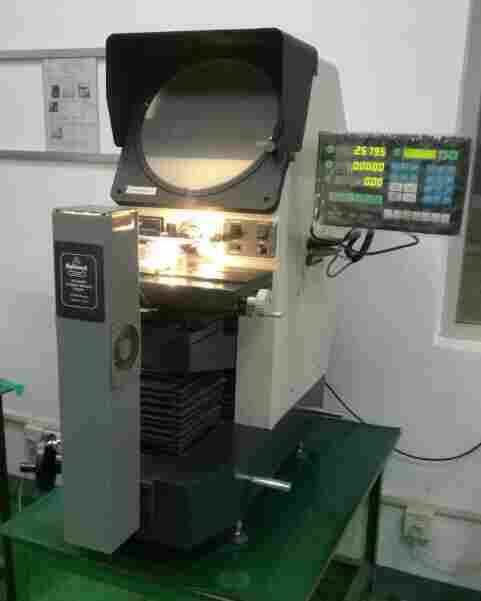

Rational CPJ-3000AZ 系列數字式反/正像測量投影儀是光、機、電一體化的精密高效測量儀器。數字式高精度測量投影儀廣泛應用于機械、儀表、電子、輕工行業和大專校、研究所以及計量部。數字式測量投影儀能高效率地檢測各種形狀復雜工件的輪廓和表面形狀尺寸,如樣板,模具，五金沖壓件,凸輪,螺絲,齒輪,成型銑刀等。

三、儀器特點：

測量投影儀又叫工業投影儀，儀器光學系統品質優良，物鏡成像清晰，放大倍率準確.在透射光照明下，輪廓測量誤差小于0.08%;坐標測量示值誤差可達（3+L/100)um，L為被測長度(單位：mm);儀器可選配二維軟件，通過軟件測量標注產品外觀尺寸，導入CAD、OFFICE做報表等。

圖像成像原理：(正像)投影成像與工件的位移方向一致；(反像)投影成像與工件的位移方向相反。

四、儀器主體參數：

儀器型號

金屬臺面尺寸      450*280 mm

玻璃臺面尺寸      306*196 mm

X軸坐標行程           250 mm

Y軸坐標行程           150 mm

Z軸坐標行程           100 mm

儀器測量精度        3+L/100 um

X/Y坐標檔量          0.0005 mm

外形尺寸         900*780*1100 mm

儀器重量                 180 kg

調焦方式 投影筒升降

投影屏尺寸          ?312使用300mm

投影屏旋轉范圍 0—360o

旋轉角度分辨率 1′或0.01o

物鏡放大倍率(四選一) 10X     20X     50X    100X

物方線視場   mm        ?30     ?15      ?6      ?3

物方工作距離 mm       77.7     44.3     38.4    25.3

數據處理系統

DC200/3000全中/英文顯示簡述：

  點、線、圓、角度、距離等圖形元素的測量

 可通過單點快速測量距離，元素分中等

 元素與元素之間的位置關系構造
  坐標擺正和坐標平移，方便擺正工件，減少調整時間
  接腳踏開關采點方便快捷

  用戶程序，用戶可記錄測量工件的操作步驟并運行，批量測量同種工件更加方便快捷
  多種坐標顯示方式：同時顯示極座標和直角坐標、INC坐標和ABS坐標、公制和英制
