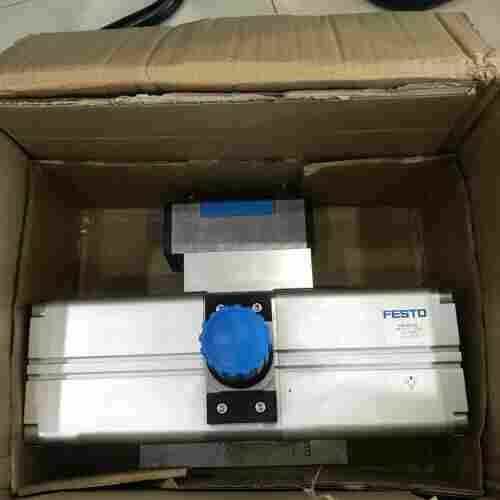

安裝使用FESTO增壓缸DPA-100-10

 增壓缸是一種雙活塞增壓器，僅用于壓縮空氣。

當用壓縮空氣給 DPA 增壓時，集成的止回閥自動確保二級側的壓力建立。輸出壓力 p2 可以提高至輸入壓力 p1 值的兩倍。

用手控減壓閥可設置所需輸出壓力。對于沒有帶減壓閥的增壓缸，輸出壓力始終是輸入壓力的兩倍。

通過一個氣控方向控制閥控制器兩個驅動活塞的供氣，當達到行程終端位置后，方向控制閥會自動逆轉。

注意增壓缸的工作環境，缸在設計時工作環境內的溫度已定，若因工作需要變換工作環境過溫度需與增壓缸技術相關人員聯系處。由于缸中的部分元件為鐵質，所以請不要將其置于工況環境特為復雜的環境內使用(如有化學物質的接觸環境)，另請在缸前端加裝有效的空氣處理元件(三點組合)并接時加油潤滑及排水處理。

接通輸入壓力時，增壓缸自動啟動，但所設置的輸出壓力還需要時間建立。

當達到輸出壓力后，增壓缸會停止工作，以節省能源，而當輸出壓力再次低于設置值時，增壓缸又會自動啟動。

帶接近開關的 DPA 派生型通過外部傳感器和加法計數器來檢測驅動活塞的每次行程。

在連接到增壓缸的管路上建議使用一個兩位三通開關閥 (如 HE...-D, HEE-...-D 或相當型號)。

直到輸入壓力 pin 建立后，兩位三通閥才允許被打開。

建議在增壓缸的輸出壓力側連接一個兩位三通閥，確保輸出壓力 pout 的安全排氣。

如果未使用兩位三通閥，通過彎曲放松減壓閥彈簧（將減壓閥手柄向左擰到才可對輸出壓力排氣。

 增壓缸僅用于補償輸入壓力和輸出壓力之間的壓差。充滿貯氣罐用時少。止回閥防止氣流從貯氣罐回流出來。

這種布局相當于訂購增壓缸/貯氣罐組合的供貨范圍 (a 頁碼 18)。
